消防设施设备图文解析与消防设施工程施工 从认知到落地

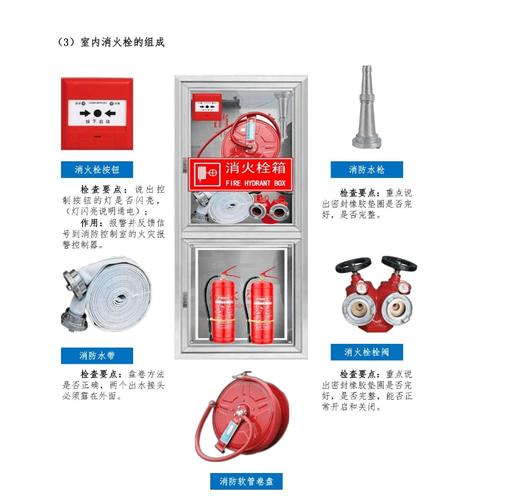

一、引言：消防设施——建筑安全的生命线\n\n在城市化进程不断加快的今天，高层建筑、大型商业综合体、工业厂房日益增多，消防安全已成为公共安全的核心议题。消防设施设备不仅是法律法规的强制要求，更是火灾发生时保护生命财产安全的最后一道防线。而消防设施工程施工，则是将这些设备从图纸变为现实的系统性工程。本文将从图文解析的角度，带您全面了解消防设施设备的构成，并深入探讨消防设施工程施工的关键环节。\n\n## 二、消防设施设备图文解析：分类与功能\n\n消防设施设备通常按系统功能划分为以下几大类，每类都包含多种具体设备，我们通过模拟“图文解析”的方式逐一呈现其要点。\n\n### 2.1 火灾自动报警系统\n\n设备组成：\n- 火灾探测器：感烟探测器（离子式、光电式）、感温探测器（定温、差温、差定温）、火焰探测器、可燃气体探测器。\n- 手动报警按钮：人工确认火灾后手动触发报警。\n- 火灾报警控制器：系统的“大脑”，接收、处理、传递报警信号。\n- 声光报警器：现场发出声音和闪光警报，提醒人员疏散。\n\n图示要点：\n感烟探测器通常安装于顶棚，保护半径约5.8米（具体依规范），外观为圆形白色，带有指示灯；手动报警按钮安装于墙面，距地1.3-1.5米，红色方形带玻璃片。报警控制器设于消防控制室，为立柜式或壁挂式，带有显示屏和操作面板。\n\n### 2.2 消防供水与消火栓系统\n\n设备组成：\n- 消防水池：储存火灾延续时间内的全部消防用水。\n- 消防水泵：包括消火栓泵、喷淋泵、稳压泵，提供灭火压力。\n- 消防水箱：设于建筑最高处，保证初期火灾的水压和水量。\n- 室内消火栓：箱内配有水枪、水带、消火栓接口，通常明装或暗装于墙体。\n- 室外消火栓：设于建筑外，供消防车取水。\n- 水泵接合器：供消防车向室内管网补水。\n\n图示要点：\n室内消火栓箱尺寸约800×650×240mm，红色箱门，内部水带盘卷或挂置，栓口距地1.1米。水泵接合器有地上式、地下式、墙壁式，标有“消防水泵接合器”字样及分区标识。\n\n### 2.3 自动喷水灭火系统\n\n设备组成：\n- 洒水喷头：包括玻璃球洒水喷头（橙色、红色、黄色对应不同动作温度）、易熔合金喷头。\n- 报警阀组：湿式报警阀、干式报警阀、预作用报警阀。\n- 水流指示器：监测水流，反馈至报警控制器。\n- 末端试水装置：检验系统供水压力和流量。\n- 信号阀：监控阀门启闭状态。\n\n图示要点：\n喷头安装间距一般3.6-4.2米（中危险级），距墙不大于1.8米。湿式报警阀组包含延迟器、水力警铃、压力开关，整体安装在阀门间内，离地约0.8-1.2米。\n\n### 2.4 防排烟系统\n\n设备组成：\n- 排烟风机：离心式或轴流式，安装在屋面或专用机房。\n- 送风机：正压送风，保证疏散楼梯间、前室不烟气侵入。\n- 排烟口/送风口：常闭或常开，与风机联动。\n- 防火阀：70℃或280℃熔断关闭，阻断风管蔓延。\n\n图示要点：\n排烟口一般设于顶棚或靠近顶棚墙面，有常闭式和常开式，外观为百叶式。防火阀安装在风管穿越防火分区处，有手动和电动控制，带有执行器。\n\n### 2.5 应急照明与疏散指示\n\n设备组成：\n- 应急照明灯：火灾时提供照明，持续时间不低于90分钟（高层）。\n- 疏散指示灯：安全出口标志、方向指示标志，安装于低处或高处。\n\n图示要点：\n安全出口标志灯安装于门框上方或侧边，绿色底白色图案，距地2.2-3米；方向指示灯安装于疏散走道墙面或地面，间距不大于20米（袋形走道10米）。应急照明灯壁挂或吊装，距地2.5米左右。\n\n（注：本文以文字描述模拟图文，理解时需想象红色、绿色、银灰色等标准色调及规范尺寸。）\n\n## 三、消防设施工程施工：流程与关键技术\n\n消防设施工程施工是一项多专业协同的复杂工程，必须严格执行国家标准（如GB 50974、GB 50166等），从开工到验收包含以下关键环节。\n\n### 3.1 施工前准备\n\n- 图纸会审：施工单位、设计单位、监理单位、建设单位共同审核消防图纸，解决管线碰撞、设备选型问题。\n- 技术交底：向施工班组明确操作规程、技术标准和测试要求。\n- 材料设备进场检验：核查产品合格证、3C认证、检验报告，关键设备（如报警控制器、水泵、喷头）需抽样送检。\n\n### 3.2 主要施工工序\n\n1. 预埋与预留：结构施工阶段配合土建预埋管道套管、预留孔洞、接地极等，防止后期打凿。\n2. 管网安装：\n - 消防给水管网采用热镀锌钢管或球墨铸铁管，连接方式有螺纹、法兰、沟槽。\n - 系统工作压力试验：强度试验（1.5倍工作压力）和严密性试验（1.1倍工作压力），稳压时间符合规范。\n3. 电气配管与布线：\n - 火灾报警系统线路穿金属管或阻燃管保护，隐蔽处需防火处理。\n - 不同电压等级线路分开敷设，防干扰。\n4. 设备安装：\n - 水泵安装需水平稳固，与基础间加减振垫；\n - 报警阀组安装平正，阀周围留操作空间；\n - 探测器安装避开潮湿、粉尘、风口，横竖对齐。\n5. 系统调试与联动测试：\n - 先单机调试（如水泵手动启动）, 后联动调试（报警触发报警、风机启动、电梯归位、非消防电源切断）。\n - 喷淋系统末端试水，水流指示器、压力开关动作并反馈信号。\n\n### 3.3 质量控制与常见问题\n\n- 管道渗漏：严格试压，最好安装过程中分区分段充水检查。\n- 报警不联动：逐一测试输入/输出模块，检查编码和逻辑关系。\n- 喷头选型错误：厨房、机房用93℃喷头，普通区域用68℃；不得用易熔合金件替代玻璃球的装饰盖。\n- 缺乏漏电检查和接地：保证准确DDC模块工作。现场失误占消防无谓损坏30%\n\n>施工是严谨的技术流程，每一互锁螺钉其实都在编织生命安全的防护网 … （读者无需原文推敲而意会关键要求；验收现场如实查验且整改过通错均可绕规避大意\n\n###是！工程实务共性归纳为:\n强条是！（--您可以根据需定位满足红版详细报告范例另行）-警车不好：现实消防工程警示语借点 “”实际干活多按手册;\n
